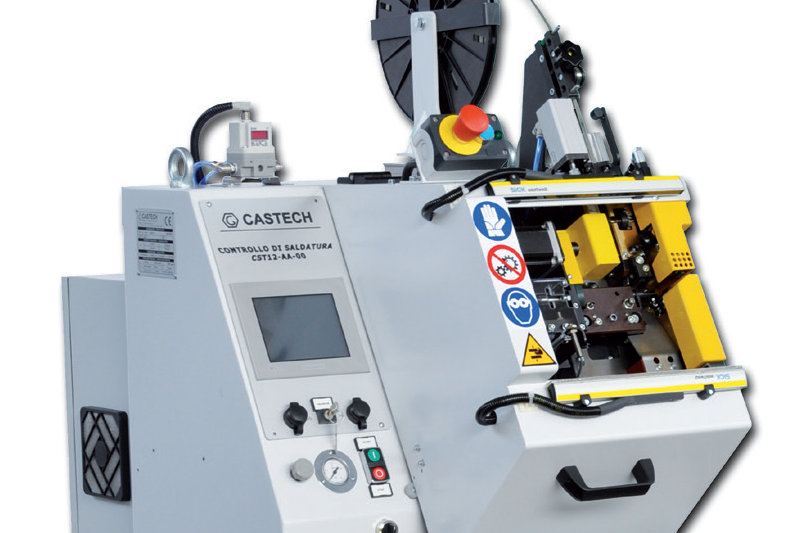

Castech定子線圈引出線熱壓焊接設備

熱壓焊接設備適用於定子漆包線各路線圈，引出線及與端子焊接。

這工藝省時可靠。 漆包線端部母需預先脫漆膜，設備產生熱量作氣化漆包線外層漆膜至壓緊各線，達到焊接電阻和機械特性之最佳性能。

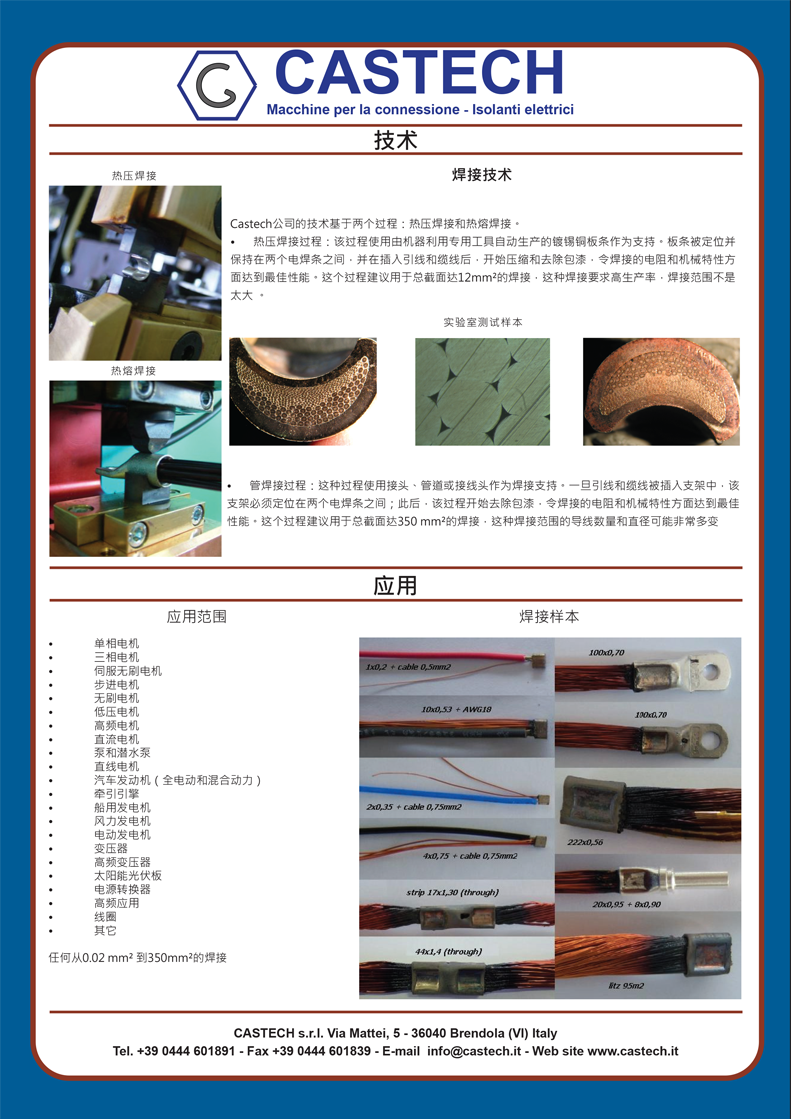

焊接技術

Castech公司的技術基於兩個過程,熱壓焊接和熱熔焊接。

熱壓焊接過程:

該過程使用由機器利用專用工具自動生產的鍍鍚銅板作為支持,板條被定位並保持在兩個電焊條之間,在插入引線和纜線後,開始壓縮和去除包漆,令焊接的電阻和機械特性方面達到最佳性能。這個過程建議用於總截面達12mm²的焊接,這種焊接要求高生產率,焊接範圍不是太大。

管焊接過程:

這種過程使用接頭`管道或接線頭作為焊接支持。一旦引線和纜線被插入支架中,該支架必需定位在兩個電焊條之間;此後,該過程開始去除包漆,令焊接的電阻和機械特性方面達到最佳性能。這個過程建議用於總截面達350mm²的焊接,這種焊接範圍的導線數量和直徑可能非常多變。

應用範圍

單相電機	直流電機	發電機
三相電機	變壓器	泵和潛水泵
無刷電機	直線電機	高頻變壓器
步進電機	太陽能電池板	汽車電機 (全電動和混合動力)
伺服電機	牽引電機	功率逆變器
低壓電機	船用發電機	高頻應用
高頻電機	線圈	風力發電機

---
